Ép phun: Chi phí, Độ hoàn thiện bề mặt, Khiếm khuyết, Hạt dao so với Khuôn đúc & QC

Thị trường nhựa đúc phun: Quy mô, tăng trưởng và điều gì thúc đẩy nó

các thị trường nhựa ép phun là một trong những phân khúc sản xuất lớn nhất trong nền kinh tế toàn cầu. Có giá trị khoảng 385 tỷ USD vào năm 2023 , dự kiến sẽ đạt 510–530 tỷ USD vào năm 2030 với tốc độ tăng trưởng kép hàng năm khoảng 4,5–5,0%. Ép phun chiếm khoảng 32% tổng số lượng xử lý nhựa trên toàn cầu - nhiều hơn bất kỳ phương pháp tạo hình đơn lẻ nào khác - và chạm đến hầu như mọi danh mục sản phẩm từ linh kiện ô tô và thiết bị y tế đến điện tử tiêu dùng, bao bì và phần cứng xây dựng.

các geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

các five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

Một khuôn ép nhựa có giá bao nhiêu?

Chi phí dụng cụ là khoản đầu tư trả trước đáng kể nhất trong một dự án ép phun và là con số thường quyết định liệu một thiết kế có khả thi về mặt thương mại ở một khối lượng sản xuất nhất định hay không. Khuôn ép nhựa giá bao nhiêu phụ thuộc vào kích thước bộ phận, độ phức tạp hình học, số lượng khoang, loại thép và liệu nó được sản xuất trong nước hay ngoài khơi.

Là một khung tham chiếu làm việc:

• Nguyên mẫu đơn giản hoặc công cụ cầu nối (khoang đơn, thép nhẹ hoặc nhôm, tuổi thọ bắn hạn chế): $1.500–$5.000 (ở nước ngoài); $5.000–$15.000 (nội địa Hoa Kỳ/EU)
• Công cụ sản xuất đơn giản (khoang đơn, thép P20 hoặc H13, tuổi thọ bắn 500 nghìn): $3.000–$8.000 (ở nước ngoài Trung Quốc); $12,000–$30,000 (nội địa)
• Công cụ sản xuất có độ phức tạp trung bình (khoang đơn, tác động phụ, nhiều bộ nâng, bề mặt có kết cấu): $8.000–$20.000 (ở nước ngoài); $25,000–$80,000 (nội địa)
• Công cụ đa khoang có độ phức tạp cao (4–16 khoang, hệ thống chạy nóng, dung sai chặt chẽ): 20.000–100.000 USD (ở nước ngoài); $80,000–$500,000 (nội địa)
• Công cụ ô tô hoặc thiết bị lớn (khoang đơn, phần rất lớn, hình học phức tạp): 50.000–200.000 USD (ở nước ngoài); $150,000–$800,000 (nội địa)

các largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

Một điểm quan trọng thường bị bỏ qua trong các cuộc thảo luận về chi phí: Giá trị khấu hao từng phần — tổng chi phí dụng cụ chia cho khối lượng sản xuất — có liên quan hơn nhiều so với số lượng dụng cụ tuyệt đối. Một công cụ trị giá 50.000 USD sản xuất 500.000 bộ phận sẽ cộng thêm 0,10 USD/bộ phận vào chi phí; sản xuất 10.000 bộ phận sẽ cộng thêm $5,00/bộ phận. Ở khối lượng thấp, chi phí dụng cụ cho mỗi bộ phận thường vượt quá chi phí vật liệu và khuôn đúc cộng lại, đó là lý do tại sao các lựa chọn thay thế ngắn hạn (dụng cụ mềm, dụng cụ in 3D, nguyên mẫu gia công) là hợp lý về mặt kinh tế dưới ngưỡng khối lượng nhất định.

Hoàn thiện bề mặt khuôn ép phun: Cấp độ, tiêu chuẩn và những gì ảnh hưởng đến chúng

Hoàn thiện bề mặt ép phun được chỉ định bằng cách sử dụng các hệ thống phân loại được tiêu chuẩn hóa - phổ biến nhất là các tiêu chuẩn hoàn thiện SPI (Hiệp hội Công nghiệp Nhựa) ở Bắc Mỹ và tiêu chuẩn VDI 3400 ở Châu Âu và Châu Á. Hai hệ thống xử lý cùng một phạm vi chất lượng bề mặt nhưng sử dụng các thang đo khác nhau và không thể thay thế trực tiếp cho nhau nếu không có tham chiếu chuyển đổi.

các SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• SPI A-1, A-2, A-3 - Bề mặt được đánh bóng bằng kim cương, có độ bóng cao. Dùng cho ống kính quang học, bao bì mỹ phẩm, vỏ trong suốt. Giá trị Ra giảm xuống 0,012–0,025 µm. Yêu cầu thép cứng (H13 hoặc S136) và thời gian đánh bóng sau gia công đáng kể.
• SPI B-1, B-2, B-3 - Giấy nhám được đánh bóng, bán bóng. Vỏ điện tử tiêu dùng, bảng điều khiển thiết bị, các thành phần thương mại nói chung trong đó hình thức bên ngoài quan trọng nhưng độ rõ quang học không quan trọng. Ra ~0,05–0,40 µm.
• SPI C-1, C-2, C-3 - Bề mặt mờ, đá hoặc vải nhám. Linh kiện công nghiệp, phụ tùng ô tô dưới mui xe, linh kiện kết cấu nội thất. Ra ~0,40–1,60 µm.
• SPI D-1, D-2, D-3 - Kết cấu phun cát, mờ xỉn đến thô. Các bộ phận yêu cầu kết cấu chống trượt, thiết bị nông nghiệp, vỏ tiện ích. Ra ~0,80–3,20 µm.

Ngoài lớp hoàn thiện bề mặt thép, bề mặt bộ phận có thể đạt được còn bị ảnh hưởng bởi sự lựa chọn vật liệu, nhiệt độ nóng chảy, tốc độ phun và nhiệt độ khuôn. Lớp hoàn thiện có độ bóng cao yêu cầu nhiệt độ khuôn cao hơn (giúp cải thiện sự tái tạo của bề mặt thép được đánh bóng), tốc độ lấp đầy chậm hơn (giúp giảm sương mù do cắt) và vật liệu có độ nhớt nóng chảy thấp và dòng chảy tốt. Sự kết hợp giữa ABS và PC/ABS tái tạo tốt các bề mặt có độ bóng cao; Các loại chứa đầy thủy tinh tạo ra một bề mặt mà không có lượng chất đánh bóng nào trên thép có thể loại bỏ được, bởi vì các sợi thủy tinh nhô ra một chút khi nhựa co lại xung quanh chúng trong quá trình làm mát.

Kết cấu - cho dù bằng cách khắc axit (Mold-Tech và các hệ thống tương đương) hoặc EDM (gia công phóng điện) - phải được chỉ định với góc nháp thích hợp để cho phép đẩy bộ phận ra mà không có vết kéo. Quy tắc tiêu chuẩn là 1° dự thảo bổ sung trên 0,025 mm độ sâu kết cấu - kết cấu dạng hạt da sâu đòi hỏi độ nảy từ 3° trở lên trên các bề mặt có kết cấu nặng để tránh bị rách bề mặt trong quá trình phóng.

Vết cháy trong quá trình ép phun: Nguyên nhân, chẩn đoán và cách loại bỏ

Vết cháy trong khuôn ép phun xuất hiện dưới dạng đổi màu nâu sẫm, đen hoặc cháy thành than trên bề mặt bộ phận, thường là ở điểm cuối cùng lấp đầy khoang hoặc tại các vị trí mà không khí bị mắc kẹt không thể thoát ra ngoài. Chúng là một trong những lỗi ép phun phổ biến nhất và là một trong những lỗi đáng học hỏi nhất vì vị trí của chúng tiết lộ thông tin cụ thể về kiểu dòng chảy và tình trạng thông hơi của dụng cụ.

các Diesel Effect

các most common mechanism behind burn marks is the hiệu ứng diesel : khi mặt trước tan chảy tiến qua khoang và nén không khí phía trước nó, không khí nóng lên đoạn nhiệt - cơ chế tương tự như cơ chế đánh lửa nén của động cơ diesel. Nếu khí nén không thể thoát ra qua các lỗ thông hơi trước khi mặt nóng chảy chạm tới nó, nhiệt độ không khí sẽ tăng lên 300–400°C hoặc cao hơn, đủ để phân hủy và cháy thành than hầu hết các loại nhựa nhiệt dẻo kỹ thuật. Vết cháy hình thành ở vị trí chính xác nơi túi khí bị mắc kẹt.

Nguyên nhân gốc rễ và giải pháp

• Thông gió không đủ: các most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• Tốc độ phun quá mức: Tốc độ làm đầy cao sẽ nén không khí nhanh hơn mức nó có thể thoát ra ngay cả khi thông qua các lỗ thông hơi thích hợp. Giải pháp: giảm tốc độ phun trong 20–30% lần đổ đầy cuối cùng (cấu hình vận tốc thay vì tốc độ không đổi); xác nhận thời gian lấp đầy nằm trong phạm vi phù hợp với độ dày thành bộ phận và chiều dài dòng chảy.
• Vị trí cửa gây bẫy khí: Nếu cổng được đặt sao cho hai mặt trước dòng chảy gặp nhau và giữ không khí trong túi mù thì lượng thông hơi ở đường phân chia sẽ không giúp ích được gì. Giải pháp: thiết kế lại vị trí cổng hoặc thêm cổng phụ để thay đổi vị trí đường hàn/bẫy khí thành bề mặt thông thoáng.
• Suy thoái vật liệu trong thùng: Các vết cháy cũng có thể bắt nguồn từ thùng - từ vật liệu nằm trong vùng chết ở nhiệt độ quá cao hoặc do nhiễm bẩn nhựa - và được đưa vào bộ phận dưới dạng các vệt chứ không phải là các vết cục bộ. Chúng xuất hiện khác nhau: sọc từ cổng chứ không phải một điểm rời rạc ở cuối dòng chảy.

Đúc phun thời gian ngắn: Khi khối lượng thấp là câu trả lời đúng

Đúc phun ngắn hạn — còn được gọi là ép phun cầu hoặc khối lượng thấp — đề cập đến quá trình sản xuất thường dao động từ vài trăm đến 10.000–25.000 bộ phận, sử dụng công cụ được thiết kế đặc biệt để giảm thiểu chi phí trả trước thay vì tối đa hóa tốc độ chu kỳ và tuổi thọ. Nó chiếm không gian sản xuất giữa in 3D (tiết kiệm dưới ~100 bộ phận đối với hình học phức tạp) và ép phun sản xuất hoàn chỉnh (tiết kiệm trên 25.000–50.000 bộ phận cho hầu hết các ứng dụng).

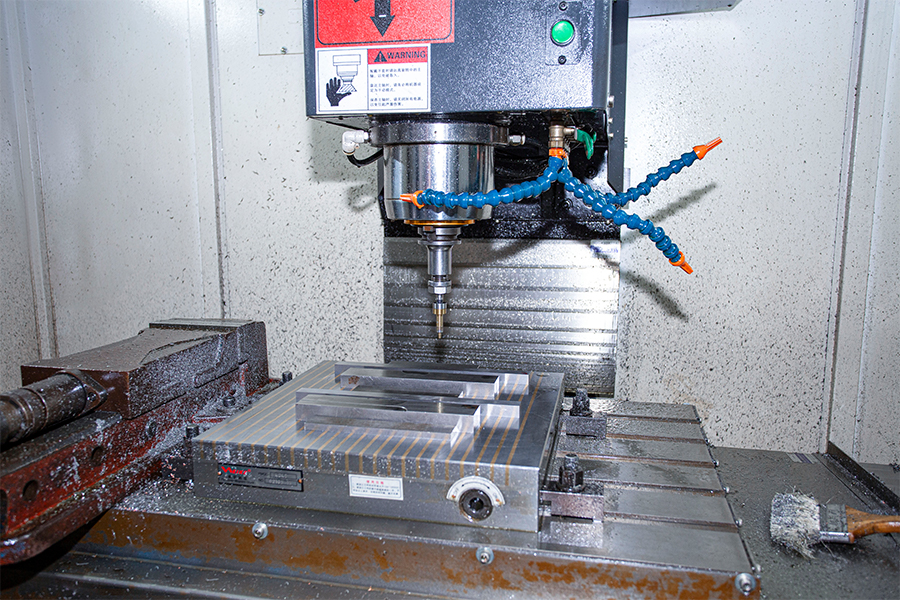

các enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

Đúc khuôn ngắn hạn là lựa chọn chính xác để: xác nhận trên thị trường trước khi cam kết cung cấp đầy đủ công cụ sản xuất; sản xuất cầu trong khi đang sản xuất dụng cụ sản xuất chì dài; các bộ phận thay thế cho các sản phẩm cũ mà tổng nhu cầu không phù hợp với việc đầu tư vào dụng cụ cứng; và số lượng thử nghiệm lâm sàng hoặc quy định trong phát triển thiết bị y tế trong đó có thể thay đổi thiết kế trước khi có phê duyệt cuối cùng.

các key process discipline in short-run molding is thiết kế dụng cụ nhôm : tránh các góc bên trong quá sắc (tập trung ứng suất trong nhôm có hậu quả lớn hơn so với thép cứng), giảm thiểu tác động phụ nếu có thể (mỗi tác động là một bề mặt bị mài mòn) và thiết kế góc thoát nước phù hợp ngay từ đầu thay vì cố gắng trang bị thêm chúng. Các bộ phận được thiết kế với mục đích sử dụng công cụ ngắn hạn thường có thể được chuyển sang công cụ sản xuất với những thay đổi thiết kế tối thiểu; các bộ phận được thiết kế sử dụng dụng cụ cứng ngay từ đầu đôi khi không thể được tái tạo một cách kinh tế bằng nhôm.

Chèn khuôn so với ép xung: Sự khác biệt, ứng dụng và cách chọn

Đúc khuôn và ép xung đều là các quá trình kết hợp hai hoặc nhiều vật liệu thành một thành phần đúc duy nhất, nhưng chúng khác nhau về cơ bản ở những gì vật liệu thứ cấp bao bọc và cách thức xử lý theo trình tự. Hiểu biết sự khác biệt giữa đúc chèn và ép xung là điều cần thiết để lựa chọn quy trình phù hợp trong thiết kế bộ phận đa vật liệu.

Chèn khuôn là gì?

trong chèn khuôn , một bộ phận được tạo hình sẵn - phổ biến nhất là một miếng kim loại như đai ốc bằng đồng có ren, chốt thép, tiếp điểm điện hoặc khung kim loại được dập - được đặt vào khoang khuôn trước khi phun. Nhựa nóng chảy sau đó được bơm xung quanh và phủ lên trên miếng chèn, bao bọc nó khi nhựa đông đặc lại. Kết quả là tạo ra một bộ phận duy nhất trong đó miếng đệm kim loại được định vị cố định và chính xác bên trong bộ phận nhựa, với nhựa chảy vào các rãnh bên dưới hoặc xuyên qua các lỗ trên miếng đệm để tạo ra khóa liên động cơ học chống lại lực kéo ra và tải mô-men xoắn.

trongsert molding is used wherever a plastic part needs the mechanical properties of metal at a specific interface — threaded connections that must withstand repeated assembly and disassembly, electrical terminals that require conductivity, bearing surfaces that require hardness the plastic cannot provide. The process eliminates secondary press-fit or ultrasonic insertion of metal inserts, which reduces assembly cost and improves pull-out strength consistency.

Ép xung là gì?

trong đổ khuôn , chất nền nhựa đã đúc trước đó (phần bắn đầu tiên) được đặt vào khuôn thứ hai và vật liệu nhựa nhiệt dẻo thứ hai - thường là TPE, TPU hoặc chất đàn hồi mềm hơn - được phun lên trên và xung quanh các bề mặt được chỉ định của chất nền. Hai loại nhựa này liên kết về mặt hóa học (thông qua khả năng tương thích vật liệu và điều kiện xử lý) hoặc về mặt cơ học (thông qua hình học lồng vào nhau) tại bề mặt tiếp xúc của chúng.

Overmolding được sử dụng để thêm bề mặt tay cầm mềm vào vỏ cứng (dụng cụ điện, tay cầm thiết bị y tế, thiết bị điện tử tiêu dùng), để tạo ra các bộ phận thẩm mỹ hai màu hoặc hai vật liệu, để thêm tính năng bịt kín phù hợp cho các bộ phận kết cấu cứng và để tích hợp giảm rung hoặc đệm vào nền cứng. Tay cầm mềm trên tay cầm bàn chải đánh răng, vỏ cao su của máy quét cầm tay và tay cầm đo độ cứng kép của dụng cụ phẫu thuật đều là những bộ phận được đúc sẵn.

Sự khác biệt chính: Chèn khuôn so với Overmold

các choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

Kiểm soát chất lượng trong sản xuất nhựa: Hệ thống, phương pháp và điểm kiểm tra quan trọng

Kiểm soát chất lượng trong sản xuất nhựa hoạt động ở ba cấp độ: xác minh nguyên liệu đầu vào, giám sát trong quá trình và kiểm tra bộ phận đầu ra. Mỗi cấp độ giải quyết các dạng lỗi khác nhau và chúng cùng nhau tạo thành hệ thống quản lý chất lượng xác định xem sản phẩm đúc có đáp ứng đặc điểm kỹ thuật một cách nhất quán hay không.

trongcoming Material Control

Các đặc tính của nhựa - chỉ số dòng chảy tan chảy (MFI), độ ẩm, màu sắc và khả năng truy xuất nguồn gốc lô - phải được xác minh theo thông số kỹ thuật của vật liệu trước khi bắt đầu sản xuất. Sự thay đổi MFI trong khoảng ±10–15% so với thông số kỹ thuật danh nghĩa có thể gây ra sự thay đổi đáng kể về độ lấp, độ chìm và kích thước trong phần đúc. Độ ẩm rất quan trọng đối với vật liệu hút ẩm: nylon, PC, PET và ABS hấp thụ độ ẩm trong khí quyển và phải được sấy khô đến mức độ ẩm dưới quy định (thường là 0,02–0,15% tùy thuộc vào vật liệu) trước khi đúc. Chạy nhựa hút ẩm chưa khô sẽ tạo ra các vết nứt, bong bóng và giảm trọng lượng phân tử - những khiếm khuyết không thể khắc phục được khi ép.

trong-Process Monitoring

Máy ép phun hiện đại thu thập dữ liệu quá trình - áp suất khoang, nhiệt độ nóng chảy, thông số tốc độ phun, thời gian làm mát, lực kẹp - trên cơ sở từng chu kỳ. Kiểm soát quy trình bằng thống kê (SPC) được áp dụng cho các tham số quy trình chính xác định độ lệch trước khi nó gây ra lỗi sản xuất thay vì sau đó. Cảm biến áp suất khoang - bộ chuyển đổi áp điện được gắn trong khuôn - cung cấp phản hồi trực tiếp về tình trạng đổ đầy và đóng gói bên trong khuôn, tương quan đáng tin cậy hơn với chất lượng bộ phận so với chỉ áp suất thùng. Các bộ phận được sản xuất theo chu kỳ trong đó áp suất khoang lệch khỏi cửa sổ quy trình đã thiết lập có thể bị máy phân tách bộ phận tự động loại bỏ trước khi đến khu vực kiểm tra.

Phương pháp kiểm tra đi

• Kiểm tra kích thước: CMM (máy đo tọa độ) cho các kích thước quan trọng; hệ thống thị giác để kiểm tra nội tuyến 100% các bộ phận có khối lượng lớn; đo thủ công cho các kích thước đạt/không đạt đơn giản ở mức âm lượng thấp hơn.
• Kiểm tra trực quan: Trực quan 100% các bộ phận thẩm mỹ (Bề mặt loại A, các bộ phận quang học trong suốt); Lấy mẫu AQL cho các bộ phận công nghiệp. Hệ thống kiểm tra trực quan tự động đang ngày càng thay thế việc kiểm tra trực quan thủ công để sản xuất số lượng lớn.
• Kiểm tra chức năng: kiểm tra lắp ráp vừa khít, kiểm tra rò rỉ (giảm áp suất hoặc rò rỉ khí heli đối với các bộ phận bịt kín), kiểm tra lực kéo ra đối với các chi tiết chèn, kiểm tra tính liên tục về điện cho các bộ phận đầu nối.
• Xác minh vật liệu: XRF (huỳnh quang tia X) để sàng lọc chất bị hạn chế (tuân thủ RoHS, REACH); Quang phổ FTIR để xác nhận danh tính nhựa trên các ứng dụng quan trọng về an toàn; thử nghiệm cơ học (độ bền kéo, tác động) trên các mẫu sản xuất đầu tiên và định kỳ.

Hệ thống chất lượng và chứng nhận

các quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
